슬롯 구성(Slot configuration)



슬롯은 오디오 프레임에서 가장 기본적인 단위입니다. SAI에서는 오디오 프레임을 여러 개의 슬롯(Slot)으로 나누어 전송합니다.

이 슬롯은 각각 하나의 채널이나 데이터 블록에 해당하며, 기본적으로 NBSLOT[3:0] + 1 방식으로 개수를 설정합니다. 최대 16개까지 설정 가능하며, 다채널 오디오 전송이나 TDM 구성에서 매우 유용하게 사용됩니다. 다만 AC’97이나 SPDIF (즉, PRTCFG[1:0] = 10 또는 PRTCFG[1:0] = 01) 와 같이 표준이 고정된 프로토콜을 사용할 경우, 슬롯 수는 자동으로 결정되며 NBSLOT[3:0]를 통한 설정은 무시됩니다.

각 슬롯은 SAI_xSLOTR 레지스터의 SLOTEN[15:0] 비트를 설정하여 각 슬롯을 유효하거나 무효한 슬롯으로 정의할 수 있습니다.
송신기(transmitter) 모드에서는 무효 슬롯이 전송될 때, TRIS 비트 설정에 따라 SD 데이터 라인을 0으로 고정하거나(high) 하이 임피던스(high-Z) 상태로 해제합니다.

수신기(receiver) 모드에서는, 무효 슬롯의 끝에서 받은 값은 무시됩니다. 즉, 해당 슬롯에 대해서는 FIFO 접근이 이루어지지 않으며, FIFO에 대한 읽기/쓰기 요청도 발생하지 않습니다.

이 구조는 멀티채널 환경에서 일부 채널만 선택적으로 사용하는 데 유리하며, DMA와 버스 자원 낭비를 줄일 수 있는 유용한 기능입니다.

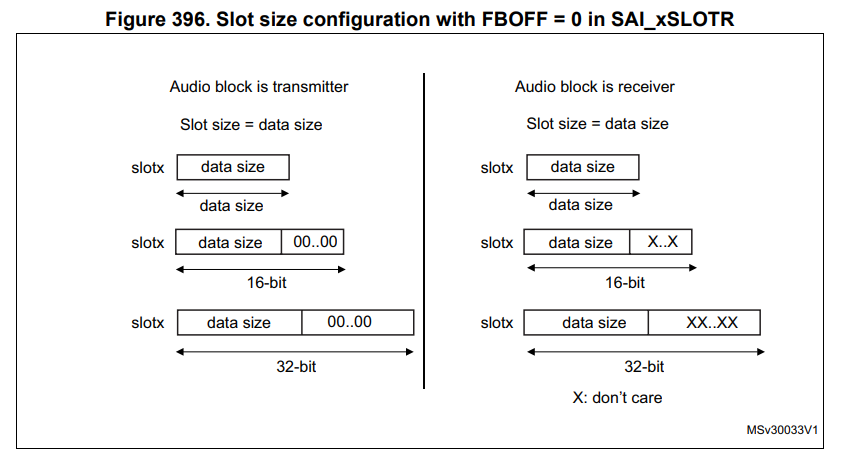

슬롯 크기도 아래 그림에서 보이는 것처럼 구성할 수 있습니다. 슬롯의 크기는 SAI_xSLOTR 레지스터의 SLOTSZ[1:0] 비트를 설정함으로써 선택됩니다. 설정된 크기는 오디오 프레임 내 모든 슬롯에 동일하게 적용됩니다. 슬롯 크기를 적절히 구성하면 DMA 처리 단위를 최적화할 수 있으며, 다채널 TDM 전송이나 32비트 인터페이스에서도 유연하게 대응할 수 있습니다.

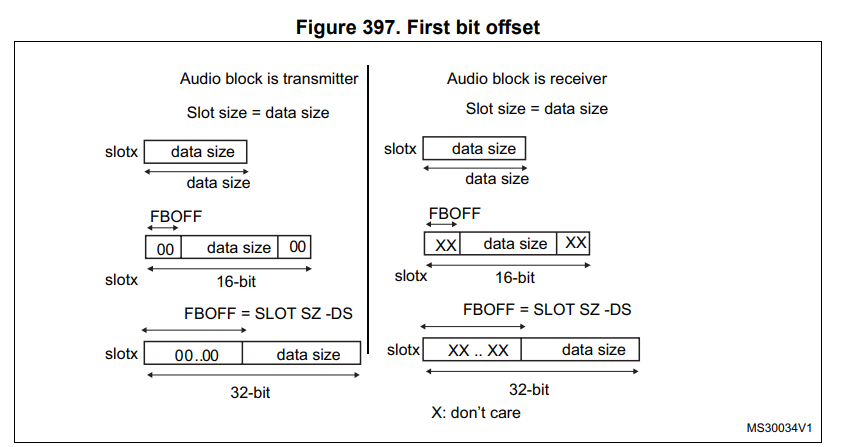

SAI는 슬롯 내에서 첫 데이터 비트의 위치를 설정할 수 있습니다. 이 오프셋(offset)은 SAI_xSLOTR 레지스터의 FBOFF[4:0] 비트를 통해 설정합니다. 송신 시에는 오프셋 전 구간에 '0'이 채워지고, 수신 시에는 이 구간의 데이터가 무시됩니다. 이 기능은 특히 LSB 정렬 방식의 전송을 구현할 때 유용하며, 슬롯 크기에서 데이터 크기를 뺀 만큼 오프셋을 설정하면 데이터가 슬롯의 가장 끝쪽에 정렬되어 전송됩니다.







SAI 구성 시에는 슬롯과 프레임 사이의 정렬을 보장하기 위해 반드시 아래의 조건을 만족해야 합니다:

• FBOFF ≤ (SLOTSZ - DS)
• DS ≤ SLOTSZ
• NBSLOT × SLOTSZ ≤ FRL (프레임 길이)

• 오프셋(FBOFF)은 슬롯 크기(SLOTSZ)에서 데이터 크기(DS)를 뺀 값보다 작아야 하며,
• 데이터 크기(DS)는 슬롯(SLOTSZ)보다 작거나 같아야 하고,
• 전체 슬롯 길이(NBSLOT x SLOTSZ)는 프레임 길이(FRL)를 초과해서는 안 됩니다.

또한, SAI_xFRCR 레지스터에서 FSDEF 비트가 설정된 경우, 슬롯 수는 반드시 짝수여야 하며, AC’97 및 SPDIF 프로토콜 모드 (PRTCFG[1:0] = 10 또는 01)에서는 슬롯 크기를 직접 설정할 수 없습니다.

이러한 조건을 지켜야 SAI 인터페이스가 안정적으로 동작합니다.

 SAI 클럭 생성(SAI clock generator)



SAI는 각 오디오 블록마다 개별 클럭 생성기를 내장하고 있어, 두 블록이 완전히 독립적으로 작동할 수 있습니다.

이 두 클럭 생성기 간의 기능 차이는 없습니다. 마스터로 설정된 블록은 통신용 비트 클럭과 외부 디코더용 마스터 클럭을 생성하며,
슬레이브로 설정된 블록은 내부 클럭 생성기가 꺼지고 외부 클럭에 동기화됩니다.

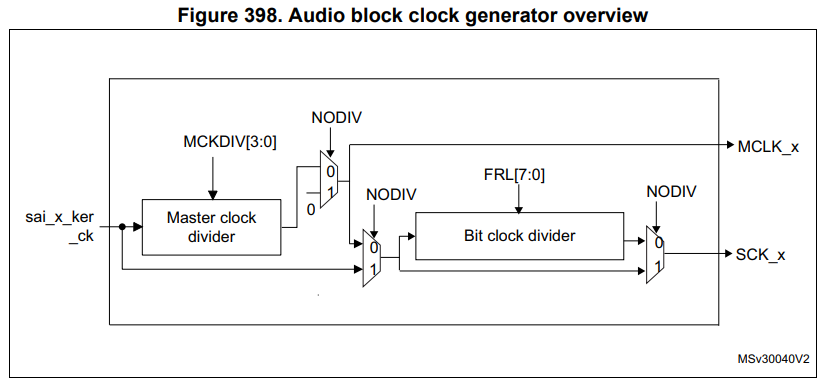

이 구조는 오디오 송수신을 유연하게 구성하는 데 핵심적인 역할을 하며, 아래 그림은 오디오 블록 클럭 생성기의 구조를 보여줍니다.





<참고>
NODIV 비트가 1로 설정된 경우, MCLK_x 핀이 GPIO 주변 장치에서 SAI 핀으로 설정되어 있을 때, 해당 MCLK_x 신호는 '0' 레벨(LOW 상태)로 유지됩니다.





클럭 생성기의 소스는 제품의 클럭 컨트롤러(Product Clock Controller)로부터 공급됩니다.
sai_x_ker_ck 클럭은 **마스터 클럭(MCLK)**과 동일하며, MCKDIV[3:0] 비트를 사용하여 외부 장치가 요구하는 클럭 속도에 맞게 분주할 수 있습니다.

• MCKDIV[3:0] ≠ 0000인 경우(나눠져서 출력): MCLK_x = sai_x_ker_ck / (MCKDIV × 2)
• MCKDIV[3:0] = 0000인 경우(그대로 출력): MCLK_x = sai_x_ker_ck
• 이 MCLK_x 신호는 Free Protocol Mode에서만 사용됩니다.

SAI에서 MCLK와 SCK 클럭을 안정적으로 출력하기 위해서는, 분주 값은 반드시 짝수여야 하며, 이를 통해 50% 듀티 사이클을 유지할 수 있습니다.

MCKDIV[3:0] 비트를 0000으로 설정하면 분주 없이 원본 클럭(sai_x_ker_ck)이 그대로 출력됩니다.

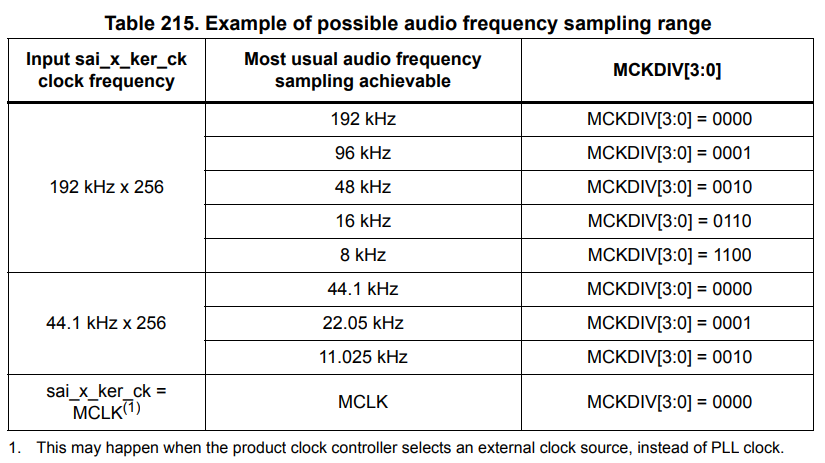

SAI는 오디오 통신의 표준에 맞게 MCLK와 FS의 비율을 256:1로 고정하여 동작합니다. 일반적으로 세 가지 주파수 범위가 사용되며, 이는 아래 그림과 같습니다.





오디오 블록이 마스터(Master)로 선언되고 SAI_xCR1 레지스터의 NODIV 비트가 0으로 설정된 경우에는, 외부 디코더를 위한 마스터 클럭(MCLK)을 I/O 핀(MCLK_x)을 통해 외부로 출력할 수 있습니다.

하지만 슬레이브 모드에서는 내부 클럭 생성기가 비활성화되므로 이 설정은 무시되며, MCLK_x 핀은 GPIO로 사용 가능하게 해제됩니다.



비트 클럭(SCK_x)은 마스터 클럭(MCLK_x)을 기준으로 오디오 프레임의 길이에 따라 자동 계산됩니다. 비트 클럭 분주기(bit clock divider)는 비트 클럭(SCK_x)과 마스터 클럭(MCLK_x) 사이의 분주 비율을 다음 공식을 기반으로 설정합니다:



SCK_x = MCLK x (FRL[7:0] +1) / 256



여기서:

• 256은 MCLK와 오디오 샘플링 주파수(FS) 사이의 고정 비율입니다.
• FRL[7:0]은 오디오 프레임 내의 비트 클럭 사이클 수 - 1로, SAI_xFRCR 레지스터에서 설정됩니다.



SAI를 마스터로 구성할 때는 프레임 길이 설정 시 (FRL[7:0] + 1) 값이 2의 제곱수(power of 2)가 되도록 설정해야 합니다.

이 조건을 만족해야 **비트 클럭 사이클(SCK_x)**당 MCLK_x 펄스가 짝수 개 생성되며, 50% 듀티 사이클이 보장됩니다.

또한, sai_x_ker_ck 클럭을 비트 클럭(SCK) 주파수와 동일하게 설정할 수도 있습니다. 이 경우 SAI_xCR1 레지스터에서 NODIV 비트를 설정해야 하며, MCKDIV 분주기 및 비트 클럭 분주기 설정은 무시됩니다. 이 설정을 사용하면 프레임당 비트 수를 자유롭게 구성할 수 있으며, 반드시 2의 제곱수일 필요는 없습니다. 이 설정은 외부 MCLK가 필요 없는 시스템에 특히 유리합니다.

비트 클럭(SCK)의 샘플링 에지(strobing edge)는 SAI_xCR1 레지스터의 CKSTR 비트로 설정하여 타이밍 호환성을 확보할 수 있습니다.





---
